CPS 015
CPS 015
Vitesse 3 m/s |
T° d'utilisation -30°C à +130°C |
Acceleration 10 m/s² |

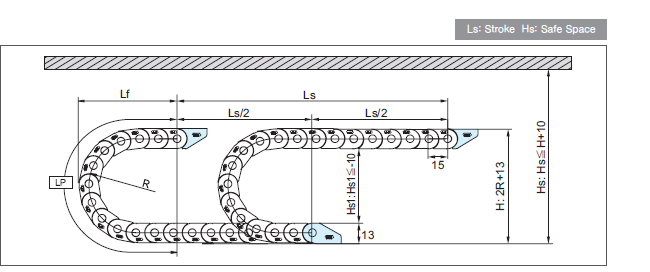

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | |||
| Rayon de courbure (R) | 18 | 28 | 38 |
| Lp (Longueur de boucle) | 117 | 148 | 180 |
| Lf (Projection) | 55 | 65 | 75 |
| H (Hauteur hors-tout) | 49 | 69 | 89 |

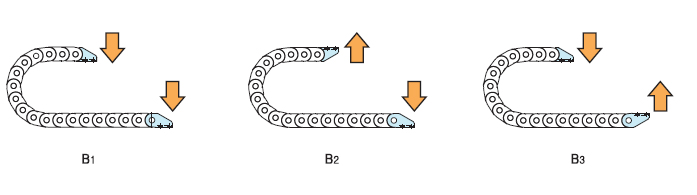

TYPE DE MONTAGE DES EMBOUTS DE FIXATION

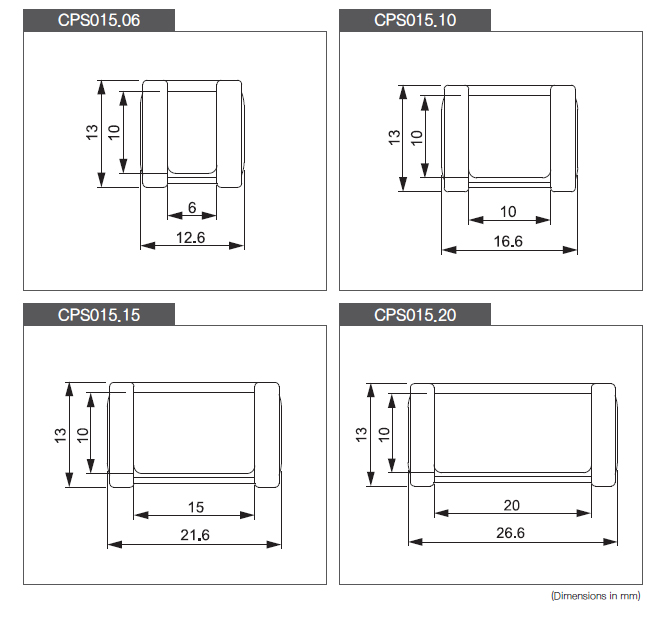

DIMENSIONS DES MAILLONS
RAYONS DE COURBURE ET MASSES
| Type | Rayon de courbure (R) | Masse kg/m |
| CPS 015.06 CPS 015.10 CPS 015.15 CPS 015.20 |
18, 28, 38 | 0.100 0.106 0.111 0.115 |
| (Dimensions en mm) | ||

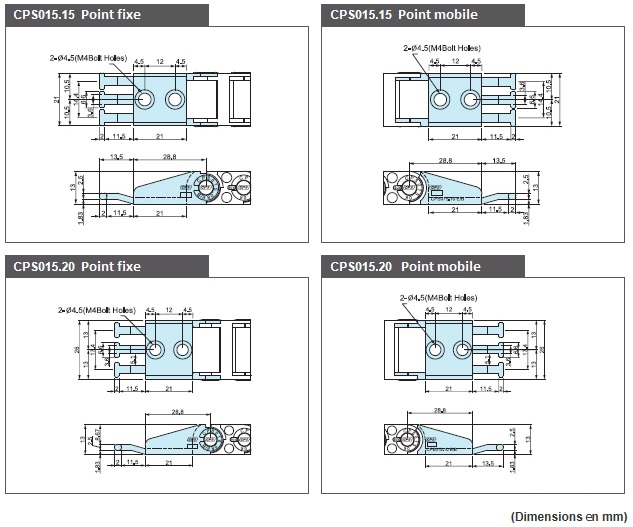

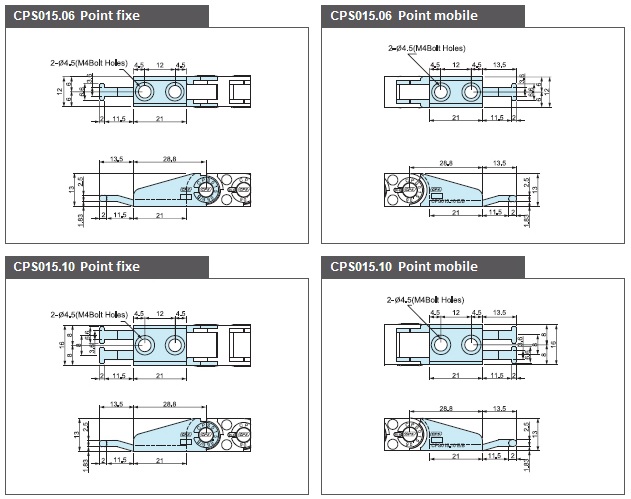

JEUX D’EMBOUTS DE FIXATION
