CPS 020
CPS020
Vitesse 10 m/s |
T° d'utilisation -30°C à +130°C |
Acceleration |

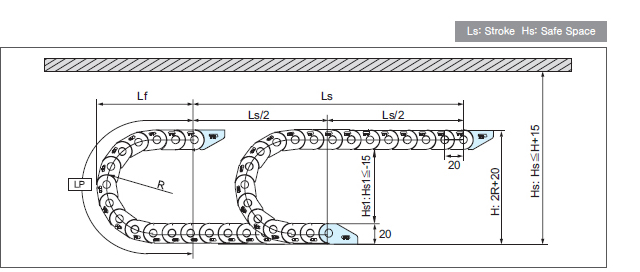

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | |||
| Rayon de courbure (R) | 28 | 38 | 48 |
| Lp (Longueur de boucle) | 170 | 200 | 230 |
| Lf (Projection) | 78 | 88 | 98 |
| H (Hauteur hors-tout) | 76 | 96 | 116 |
Type CPS 020
Pas P: 20mm
Hauteur B: 20mm
Hauteur H: 2R+Bmm
Hs1≤15mm
Hs1≤-15mm

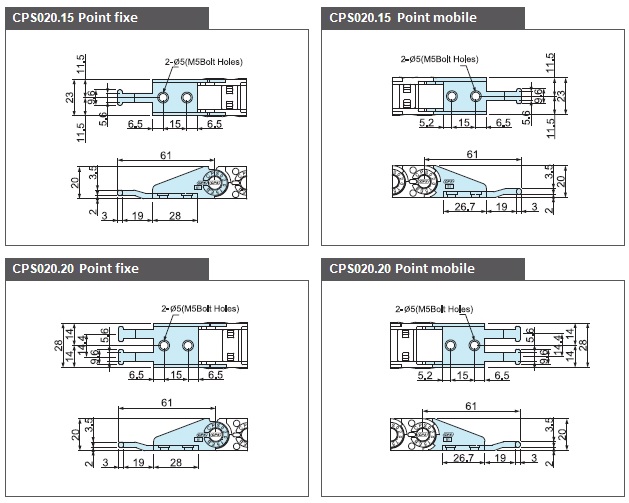

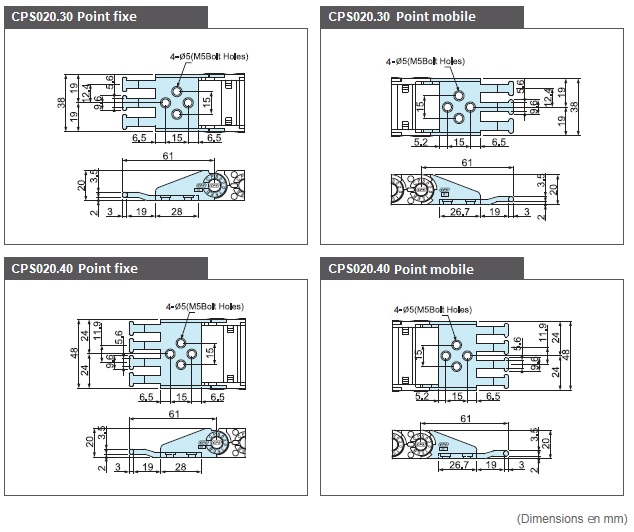

TYPE DE MONTAGE DES EMBOUTS DE FIXATION

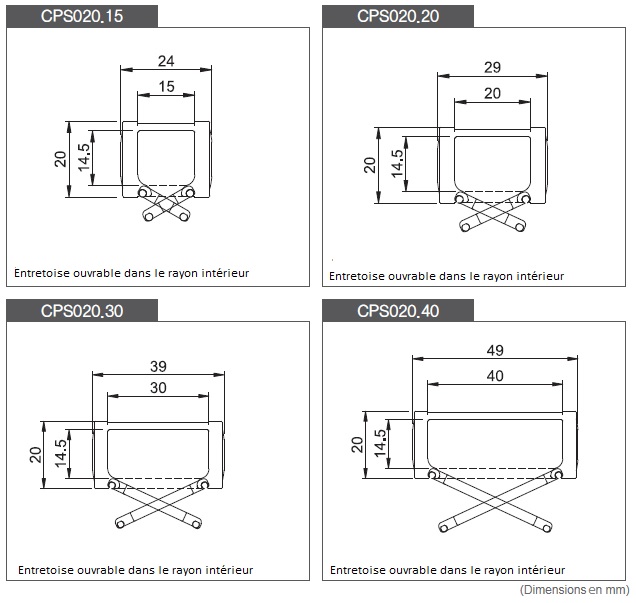

DIMENSIONS DU MAILLON
RAYONS DE COURBURE ET MASSES DES CHAINES
| Type | Rayon de courbure (R) | Masse kg/m |
| CPS 020.15 CPS 020.20 CPS 020.30 CPS 020.40 |
28, 38, 48 | 0.245 0.260 0.285 0.310 |
JEU D’EMBOUTS DE FIXATION
