CPS 030
CPS 030
Vitesse 10 m/s |
T° d'utilisation -30°C à +130°C |
Acceleration |

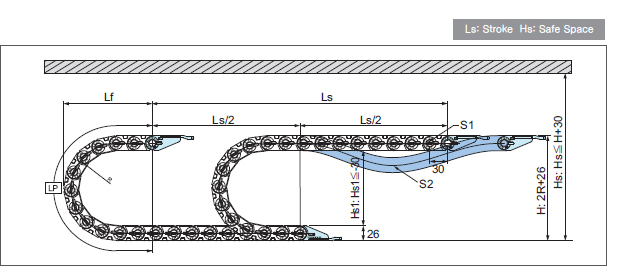

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||
| Rayon de courbure (R) | 38 | 48 | 75 | 100 |
| Lp (Longueur de boucle) | 240 | 271 | 356 | 434 |
| Lf (Projection) | 110 | 119 | 148 | 173 |
| H (hauteur hors-tout) | 101 | 121 | 175 | 225 |
Type CPS 030
Pas P: 30mm
Hauteur B: 26mm
Hauteur H: 2R+Bmm
Hs≤H+30mm
Hs1≤-30mm
TYPES DE MONTAGE DES EMBOUTS DE FIXATION

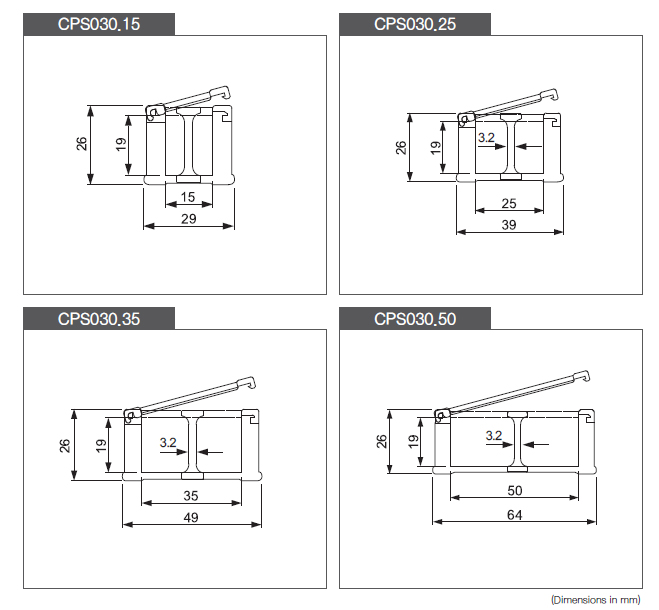

DIMENSIONS DES MAILLONS
RAYONS DE COURBURES ET MASSES
| Type | Rayon de courbure (R) | Masse kg/m |
| CPS 030.15 CPS 030.25 CPS 030.35 CPS 030.50 |
38, 48, 75, 100 | 0.38 0.40 0.42 0.44 |
| (Dimensions in mm) | ||

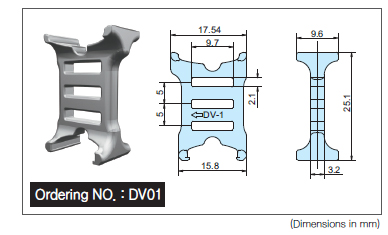

SEPARATEURS

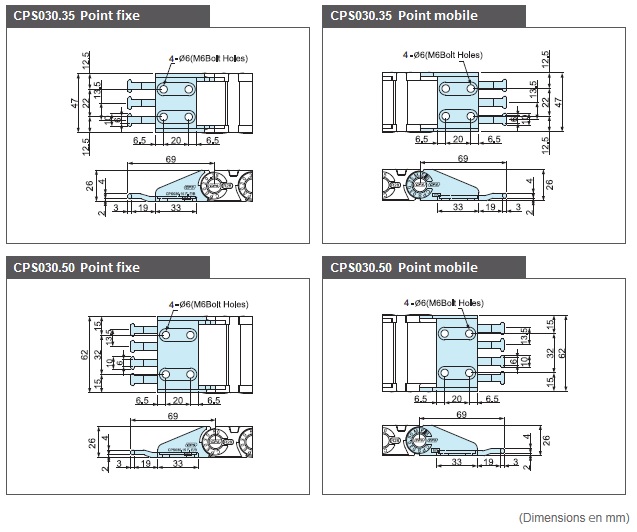

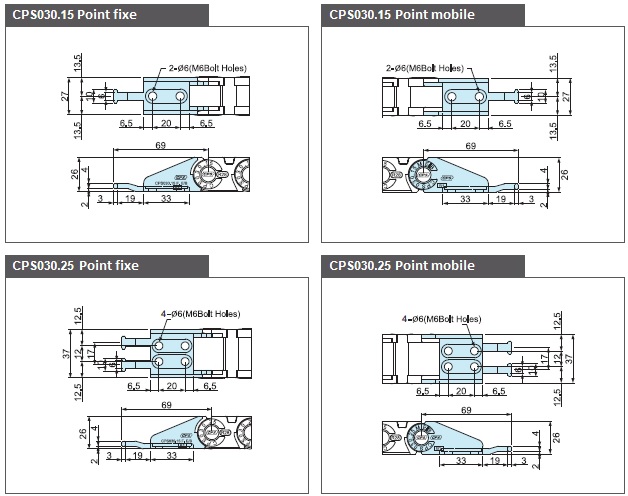

JEUX D’EMBOUTS DE FIXATION
