CPS 033
CPS 033
Vitesse 10 m/s |
T° d'utilisation -30°C à 130°C |
Acceleration |

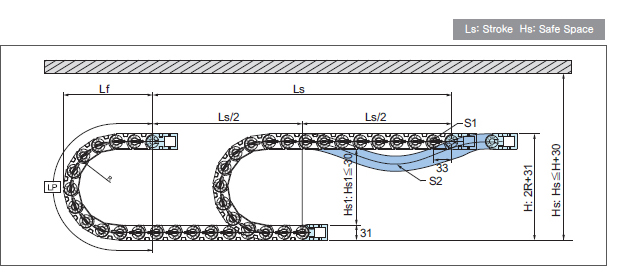

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | |||||
| Rayon de courbure (R) | 35 | 45 | 75 | 100 | 120 |
| Lp (Longueur de boucle) | 242 | 274 | 368 | 446 | 509 |
| Lf (Projection) | 117 | 127 | 157 | 182 | 202 |
| H (Hauteur hors-tout) | 101 | 121 | 181 | 231 | 271 |
Type CPS 033
Pas P: 33mm
Hauteur B: 31mm
Hauteur H: 2R+Bmm
Hs≤H+30mm
Hs1≤-30mm

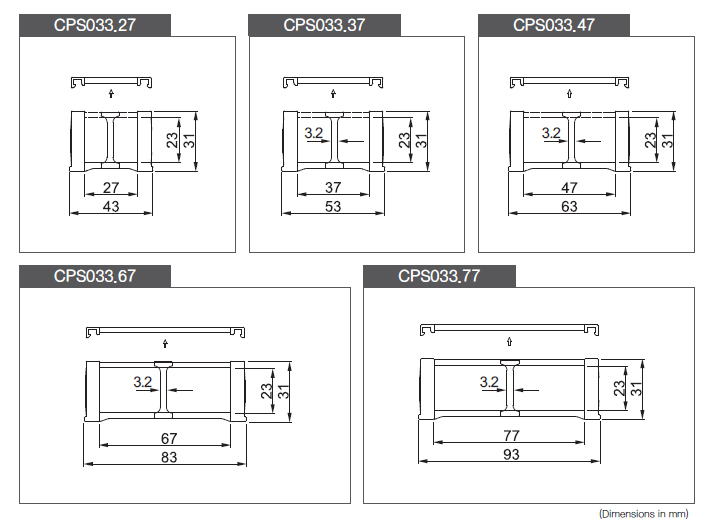

DIMENSIONS DES MAILLONS
JEU D’EMBOUTS DE FIXATION
Les produits ci-dessus sont des articles enregistrés et brevetés, protégés par le droit de la propriété industrielle.

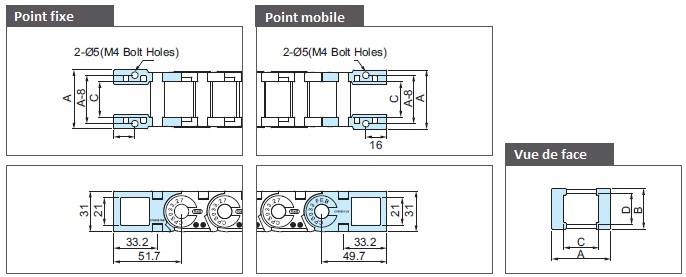

JEU D’EMBOUTS DE FIXATION – Easy Type
| Type | F Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Type de trous |
| CPS 033 | 45 55 65 85 95 |
31 | 27 37 47 67 77 |
23 | M4 |
| (Dimensions en mm) | |||||

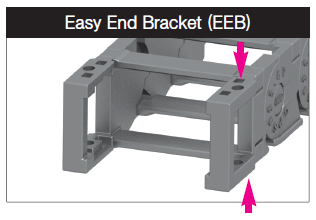

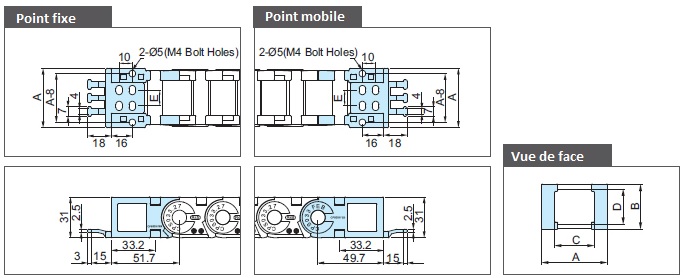

Easy End Brackets – Tie wrap connection
| Type | F Largeur (Extérieure) |
B Hauteur(Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E
Entraxe |
Type de trous |
| CPS 033 | 45 55 65 85 95 |
31 | 27 37 47 67 77 |
23 | 12 22 32 52 62 |
M4 |
| (Dimensions en mm) | ||||||

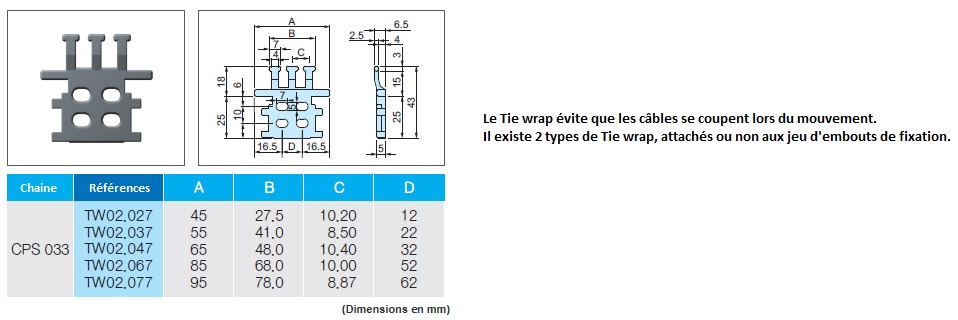

TIE WRAP
