RV 020CR
RV 020CR
Vitesse - |
T° d'utilisation - |
Acceleration - |
DIMENSIONS DU MAILLON
| Type A | Distance minimale (L) | 130 |
| Rayon inverse minimal (R) | 40 | |
| Type B | Distance minimale (L) | 150 |
| Rayon inverse minimal (R) | 30 |

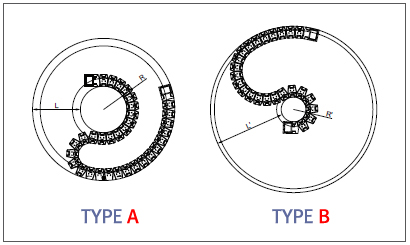

Il existe 2 types d’installation, A ou B correspondant au rayon de courbure de la bande latérale.
Opter pour l’installation B quand la distance entre R (Rayon de courbure interne) et L (Rayon de courbure inverse) est insuffisante.
| Type | A (A1) | B | C | D (D1) |
| RV 020CR | 30 41 51 61 81 91 |
28 | 16 27 37 47 67 77 |
22 |
| (Dimensions en mm) | ||||

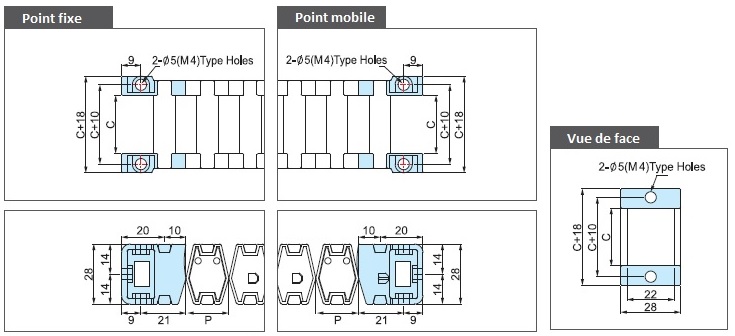

JEU D’EMBOUTS DE FIXATION
| Type | Pas | C |
| RV 020CR | 20 | 16 27 37 47 67 77 |
