RV 028CR
RV 028CR
Vitesse - |
T° d'utilisation - |
Acceleration - |
DIMENSIONS DU MAILLON
| Type A | Distance minimale (L) | 170 |
| Rayon de courbure inverse minimal (R) | 70 | |
| Type B | Distance minimale (L) | 200 |
| Rayon de courbure inverse minimal (R) | 50 |
Il existe 2 types d’installation, A ou B correspondant au rayon de courbure de la bande latérale.
Opter pour l’installation B quand la distance entre R (Rayon de courbure interne) et L (Rayon de courbure inverse) est insuffisante.
| Type | A (A1) | B | C | D (D1) |
| RV 028CR | 59(65) 79(85) 99(105) 124(130) 149(155) |
38 | 35 55 75 100 125 |
28(25) |
| (Dimensions en mm) | ||||

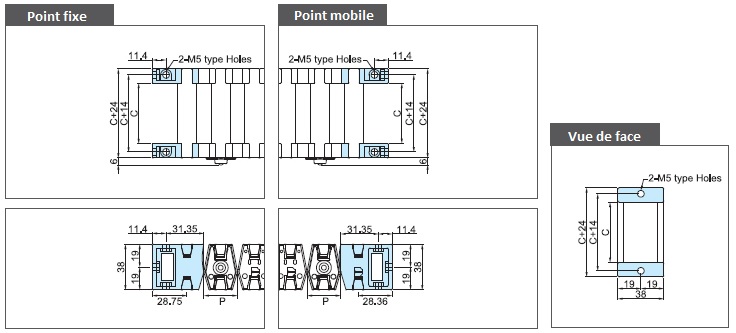

JEU D’EMBOUTS DE FIXATION
| Type | Pas | C |
| RV 028CR | 28 | 35 55 75 100 125 |
| (Dimensions en mm) | ||
