RV 040CR
RV040CR
Vitesse |
T° d'utilisation |
Acceleration |
DIMENSIONS DU MAILLON
| Type A | Distance minimale(L) | 230 |
| Rayon de courbure inverse minimal (R) | 120 | |
| Type B | Distance minimale (L) | 340 |
| Rayon de courbure inverse minimal (R) | 70 |
Il existe 2 types d’installation, A ou B correspondant au rayon de courbure de la bande latérale.
Opter pour l’installation B quand la distance entre R (Rayon de courbure interne) et L (Rayon de courbure inverse) est insuffisante.
| Type | A (A1) | B | C | D (D1) |
| RV 040CR | 78 (86) 103 (111) 128 (136) 138 (146) 153 (161) 178 (186) 203 (211) 228 (236) |
52 | 50 75 100 110 125 150 175 200 |
40(37) |
| (Dimensions en mm) | ||||

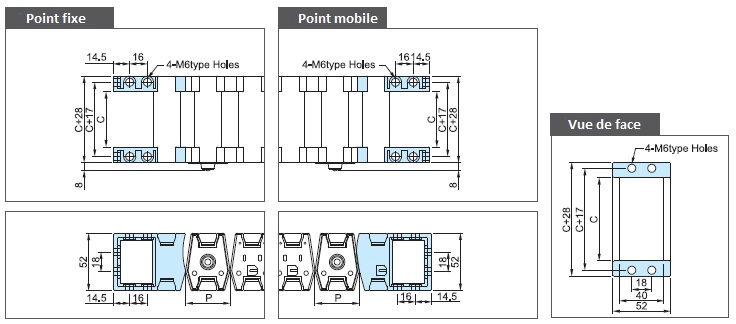

JEU D’EMBOUTS DE FIXATION
| Type | Pas | C |
| RV 040CR | 40 | 50 75 100 110 125 150 175 200 |
| (Dimensions en mm) | ||

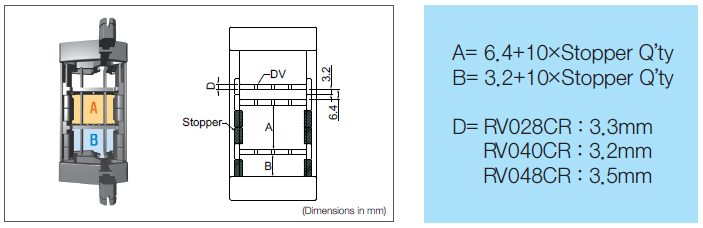

APPLICATION METHOD STOPPER
Les stoppers contrôlent et bloquent la position des dividers pendant le fonctionnement.
Ils sont fixés directement aux entretoises.

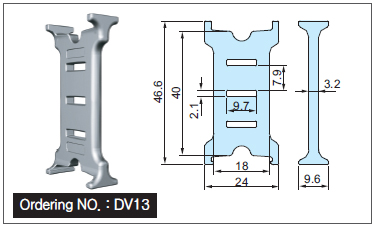

DIVIDERS
Installés verticalement, les dividers compartiment l’espace intérieur et permettent d’éviter que les câbles s’emmêlent et vrillent.
SEPARATORS
Les séparateurs insérés dans les dividers ont pour fonction de séparer les câbles, les empêcher de s’emmêler et se déconnecter, ainsi que permettre le meilleur compartimentage.
| Référence | C |
| SP01.050 SP01.075 SP01.100 SP01.125 SP01.150 SP01.175 SP01.200 |
50 75 100 125 150 175 200 |
| (Dimensions en mm) | |
