RV 060CR
RV060CR
Vitesse |
T° d'utilisation |
Acceleration |
DIMENSIONS DU MAILLON
| Type A | Distance minimale (L) | 400 |
| Rayon de courbure inverse minimal (R) | 165 | |
| Type B | Distance minimale(L) | 485 |
| Rayon de courbure inverse minimal (R) | 120 |

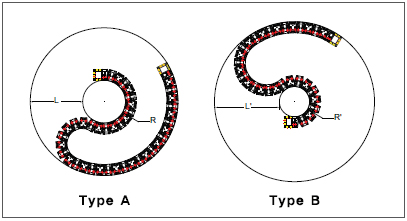

Il existe 2 types d’installation, A ou B correspondant au rayon de courbure de la bande latérale.
Opter pour l’installation B quand la distance entre R (Rayon de courbure interne) et L (Rayon de courbure inverse) est insuffisante.
| Type | A (A1) | B | C | D (D1) |
| RV 060CR | 90(97) 115(122) 140(147) 165(172) 190(197) 215(222) 240(247) 290(297) 340(347) |
82 | 50 75 100 125 150 175 200 250 300 |
62(58.4) |
| (Dimensions en mm) | ||||

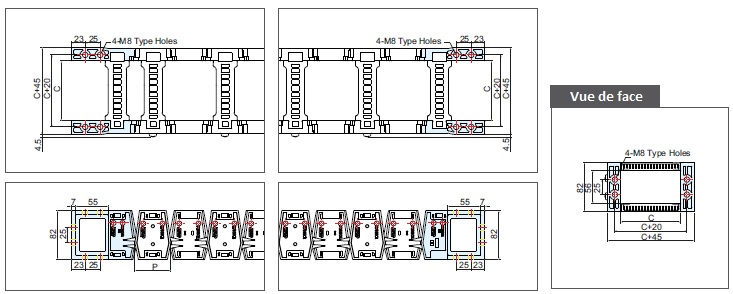

EMBOUTS DE FIXATION
| Type | Pas | C |
| RV 060CR | 60 | 75 100 125 150 175 190 200 240 250 300 350 400 |
| (Dimensions en mm) | ||

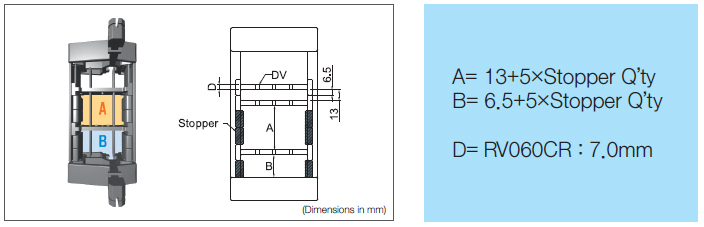

APPLICATION METHOD STOPPER
Les stoppers contrôlent et bloquent la position des dividers pendant le fonctionnement.
Ils sont fixés directement aux entretoises.

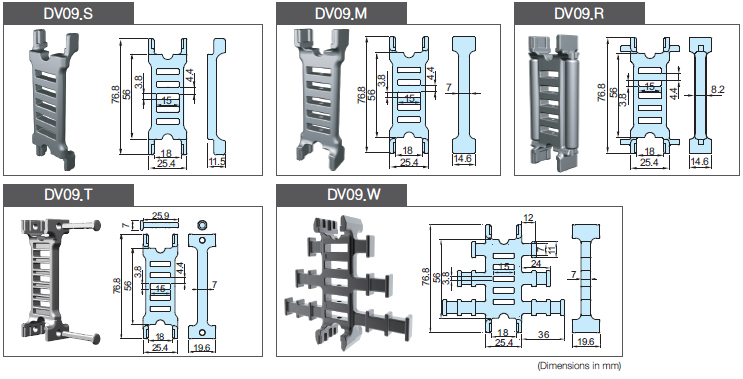

DIVIDERS
Installés verticalement, les dividers compartiment l’espace intérieur et permettent d’éviter que les câbles s’emmêlent et vrillent.
SEPARATEURS
Les séparateurs insérés dans les dividers ont pour fonction de séparer les câbles, les empêcher de s’emmêler et se déconnecter, ainsi que permettre le meilleur compartimentage.
| Références | Longueur (L) |
| SP02.075 SP02.100 SP02.125 SP02.150 SP02.175 SP02.200 SP02.250 SP02.300 SP02.350 SP02.400 |
75 100 125 150 175 200 250 300 350 400 |
| (Dimensions en mm) | |
