nsb 035N
nsb 035N
Vitesse 5 m/s |
T° d'utilisation -30°C à 130°C |
Acceleration 15 m/s² |

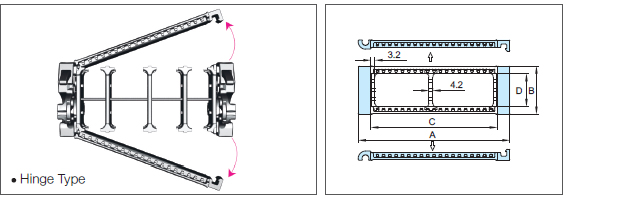

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| nsb 035N | 55 70 75 95 120 145 170 195 220 |
52 | 35 50 55 75 100 125 150 175 200 |
40 | 1.10 1.13 1.15 1.18 1.25 1.32 1.41 1.62 1.72 |
| (Dimensions en mm) | |||||

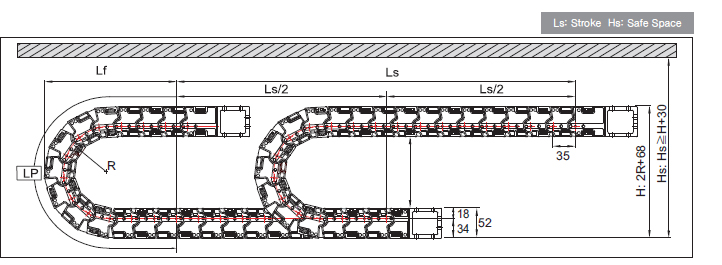

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | ||||||
| Rayon de courbure (R) | 55 | 65 | 90 | 115 | 140 | 190 |
| Lp (Longueur de boucle) | 383 | 414 | 493 | 572 | 650 | 807 |
| Lf (Projection) | 194 | 204 | 229 | 254 | 279 | 329 |
| H (Hauteur hors-tout) | 178 | 198 | 248 | 298 | 348 | 448 |
Type nsb 035N
nsb 035N Type
Pas P: 35mm
Hauteur B: 52mm
Hauteur H: 2R+68mm
Hs H+30mm

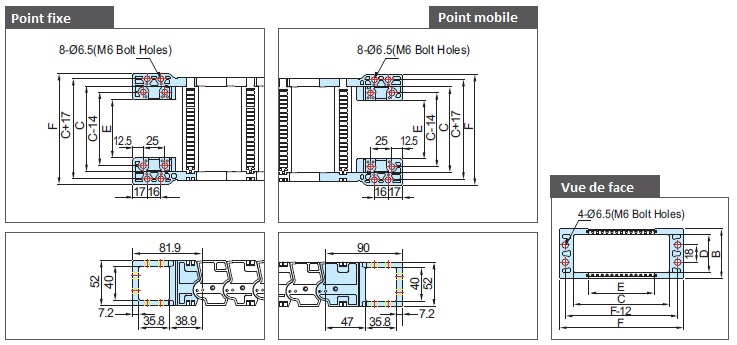

JEU D’EMBOUTS DE FIXATION
| Type | F Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Bolt hole width |
Type de trous |
| nsb 035N | 64 79 84 104 129 154 179 204 229 |
52 | 35 50 55 75 100 125 150 175 200 |
40 | 3 18 23 43 68 93 118 143 168 |
M6 |
| (Dimensions en mm) | ||||||

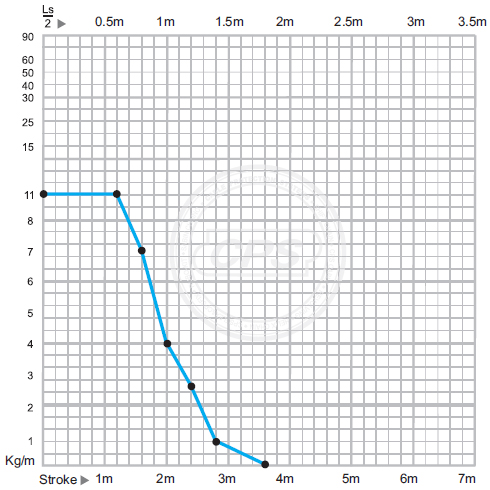

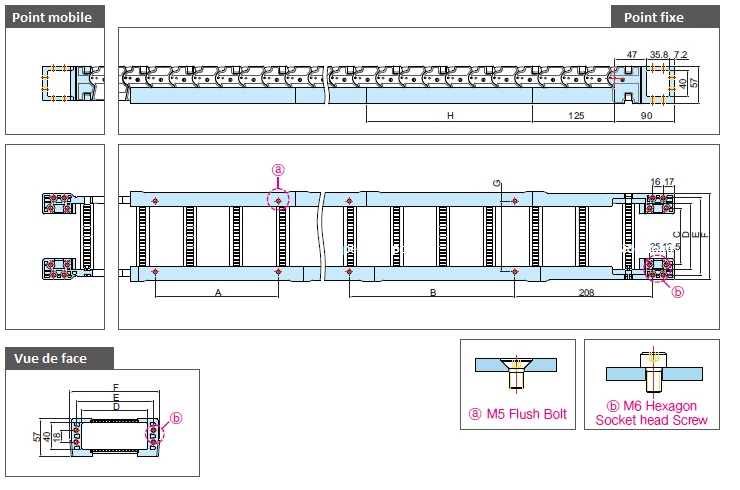

DIAGRAMME D’AUTOPORTANCE
UNITY SYSTEM
|
|
||||||||||||||||||||||||||||||||||

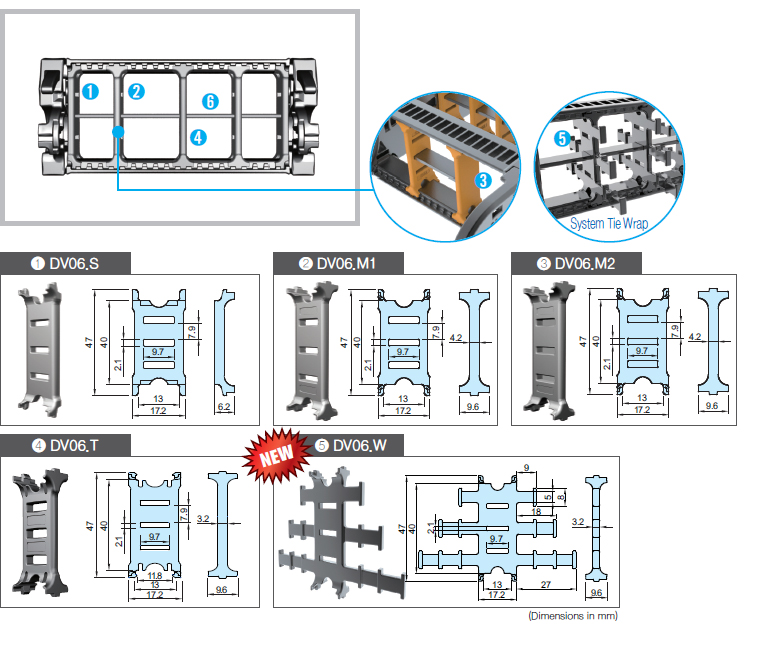

SEPARATEURS VERTICAUX
Montés tous les 4 maillons.
DV.T : Pour entretoises 125~200.
DV.M : Avec ou sans fente.
DV.W : Pour System Tie Wrap ou FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

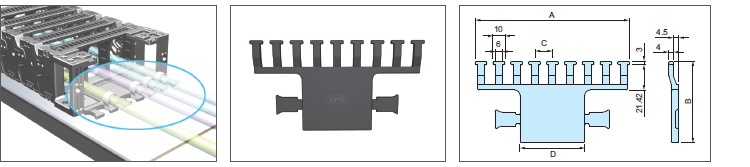

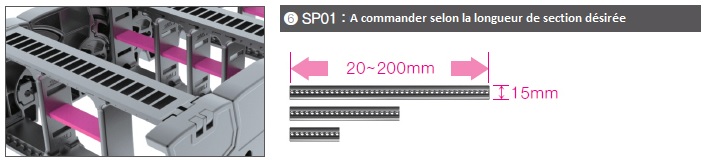

SEPARATEURS HORIZONTAUX
| Type | Références | Entretoise |
| nsb 035N | SP01.035 SP01.050 SP01.055 SP01.075 SP01.100 SP01.125 SP01.150 SP01.175 SP01.200 |
35 50 55 75 100 125 150 175 200 |
| (Dimensions en mm) | ||
TIE WRAP
| Type | Références | A | B | C | D |
| nsb 035N | TW04.050 TW04.055 TW04.075 TW04.100 TW04.125 TW04.150 TW04.175 TW04.200 |
82 82 107 132 157 182 203 232 |
64.5 | 12.00 12.00 12.13 15.25 14.70 14.35 12.31 13.88 |
5 10 30 55 80 105 130 155 |
| (Dimensions en mm) | |||||

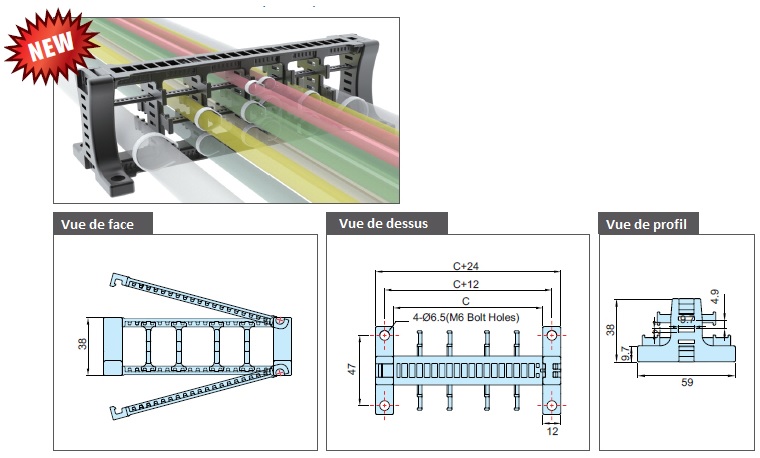

SYSTEM TIE WRAP
| Type | Références | C Entretoise | Type de trous |
| nsb 035N | STW02.035 STW02.050 STW02.055 STW02.075 STW02.100 STW02.125 STW02.150 STW02.175 STW02.200 |
35 50 55 75 100 125 150 175 200 |
M6 |
| (Dimensions en mm) | |||
