nsb 045N

Vitesse 5 m/s
T° d'utilisation -30°C à 130°C
Acceleration 15 m/s²

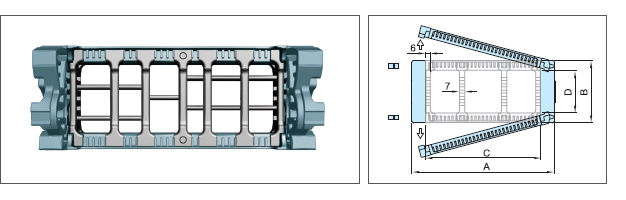

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	Masse kg/m
nsb 045N	80 105 130 155 170 180 195 205 220 230 270 280 330	66	50 75 100 125 140 150 165 175 190 200 240 250 300	45	2.06 2.14 2.22 2.32 2.38 2.42 2.47 2.51 2.72 2.86 3.09 3.15 3.43
(Dimensions en mm)

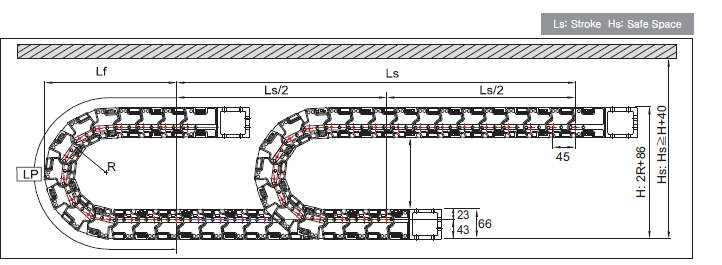

DISPOSITION DE LA CHAINE

– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R)	90	110	135	165	185	235	285
Lp (Longueur de boucle)	633	695	774	868	931	1088	1245
Lf (Projection)	291	311	336	366	386	436	486
H (Hauteur hors-tout)	266	306	356	416	456	556	656

Type nsb 045N

nsb 045N Type
Pas P: 45mm
Hauteur B: 66mm
Hauteur H: 2R+86mm
Hs H+40mm

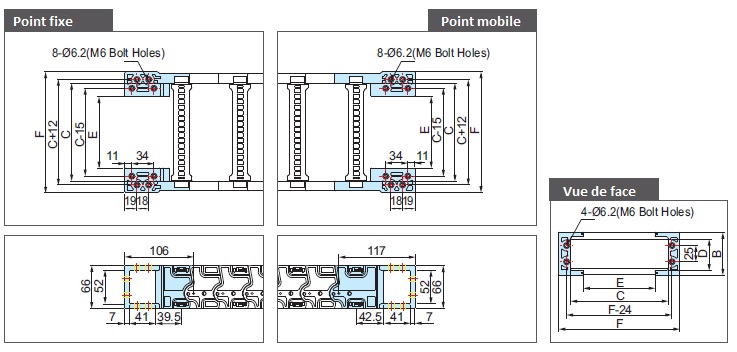

JEU D’EMBOUTS DE FIXATION

Type	F Largeur (Extérieure)	B Hauteur(Extérieure)	C Entretoise	D Hauteur(Intérieure)	E M.EB Entraxe	Type de trous
nsb 045N	86 111 136 161 176 186 201 211 226 236 276 286 336	66	50 75 100 125 140 150 165 175 190 200 240 250 300	45	10 35 60 85 100 110 125 135 150 160 200 210 260	M5
(Dimensions en mm)

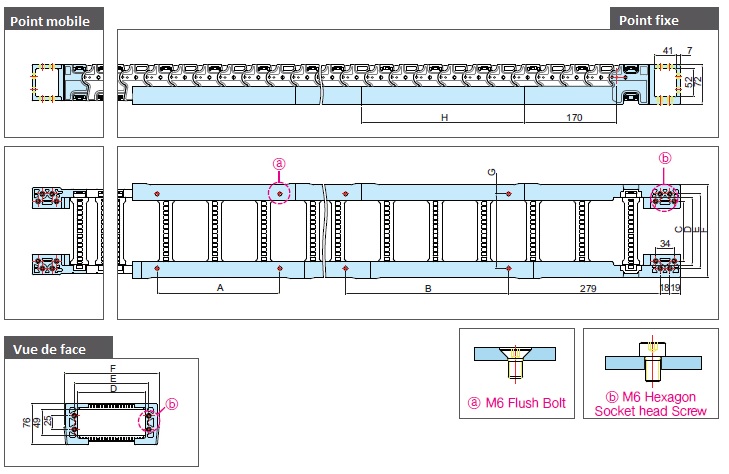

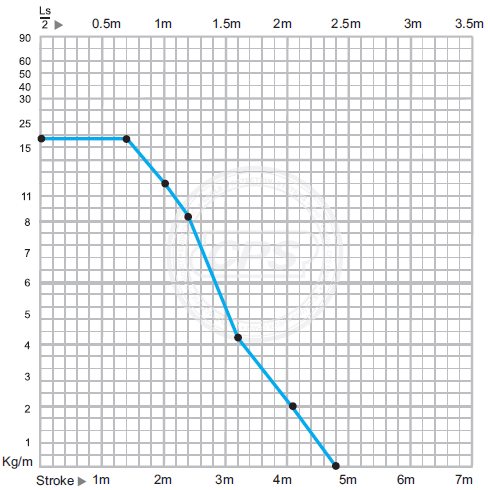

DIAGRAMME D’AUTOPORTANCE

UNITY SYSTEM

Type	C FEB fix hole(inner)	D Frame	E FEB hole width	F FEB width	G GC hole width
nsb 045N	35 60 85 110 125 135 150 160 175 185 225 235 285	50 75 100 125 140 150 165 175 190 200 240 250 300	62 87 112 137 152 162 177 187 202 212 252 262 312	100 125 150 175 190 200 215 225 240 250 290 300 350	62 87 112 137 152 162 177 187 202 212 252 262 312

GC Type	H GC length	B GC fixing hole	A GC hole
GC300	300	301	226
GC500	500	501	426
(Dimensions en mm)

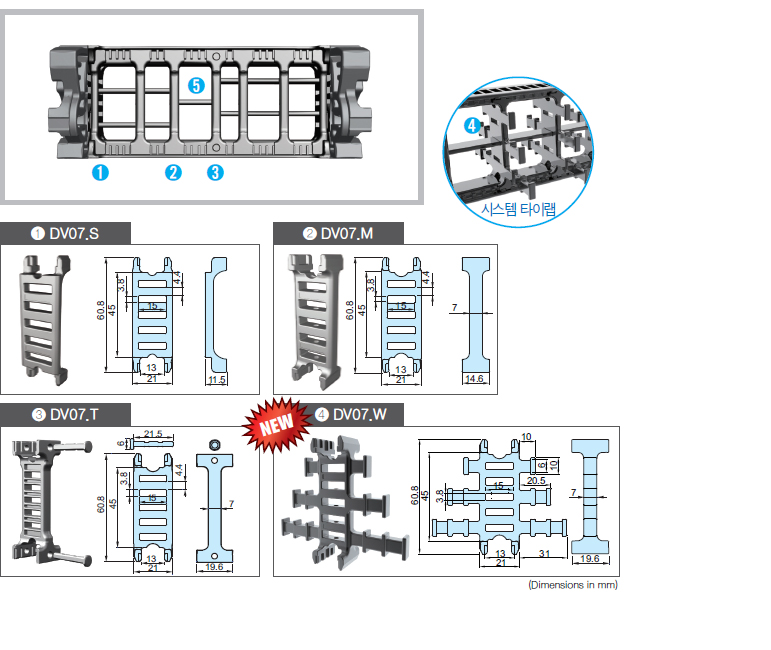

SEPARATEURS VERTICAUX

Montés tous les 4 maillons.
DV.T : Pour entretoises 200~300.
DV.W : Pour System Tie Wrap ou FEB.

Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

SEPARATEURS HORIZONTAUX

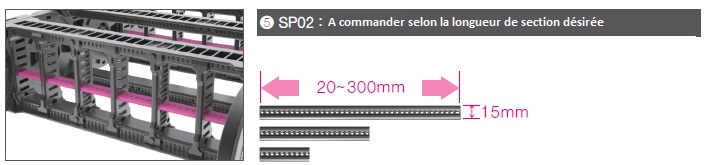

Le séparateur horizontal est disponible en longueur de 20 à 300mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

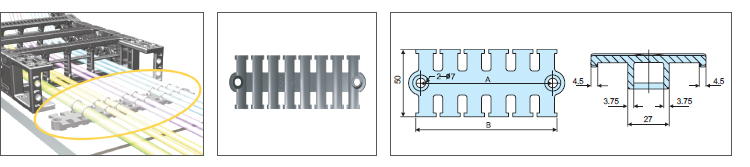

TIE WRAP

Type	Références	A	B
nsb 045N	TW05.050 TW05.075 TW05.100 TW05.125 TW05.150	58 75 98 122 141	65 82 105 129 148
(Dimensions en mm)

Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

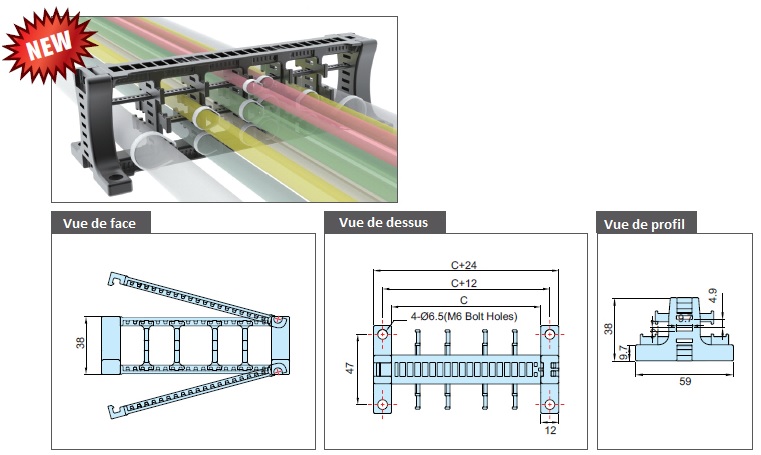

SYSTEM TIE WRAP

Type	Références	C Entretoise	Type de trous
nsb 045N	STW03.050 STW03.075 STW03.100 STW03.125 STW03.140 STW03.150 STW03.165 STW03.175 STW03.190 STW03.200 STW03.240 STW03.250 STW03.300	50 75 100 125 140 150 165 175 190 200 240 250 300	M6
(Dimensions en mm)
