nsb 060N
nsb 060N
Vitesse 5 m/s |
T° d'utilisation -30°C à 130°C |
Acceleration 15 m/s² |

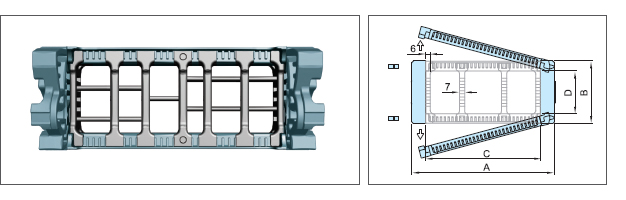

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur(Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
Masse kg/m |
| nsb 060N | 115 140 165 190 215 230 240 280 290 340 390 440 |
82 | 75 100 125 150 175 190 200 240 250 300 350 400 |
56 | 3.30 3.35 3.51 3.60 3.69 3.78 3.84 4.01 4.05 4.26 4.57 4.86 |
| (Dimensions en mm) | |||||

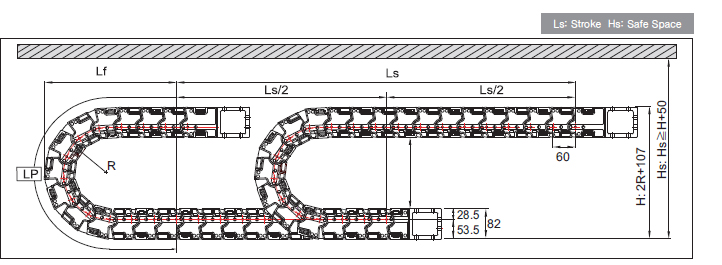

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | |||||||
| Rayon de courbure (R) | 125 | 135 | 150 | 180 | 230 | 270 | 340 |
| Lp (Longueur de boucle) | 854 | 885 | 932 | 1026 | 1183 | 1309 | 1529 |
| Lf (Projection) | 389 | 399 | 414 | 444 | 494 | 534 | 604 |
| H (Hauteur hors-tout) | 357 | 377 | 407 | 467 | 567 | 647 | 787 |
Type nsb 060N
nsb 060N Type
Pas P: 60mm
Hauteur B: 82mm
Hauteur H: 2R+107mm
Hs H+50mm

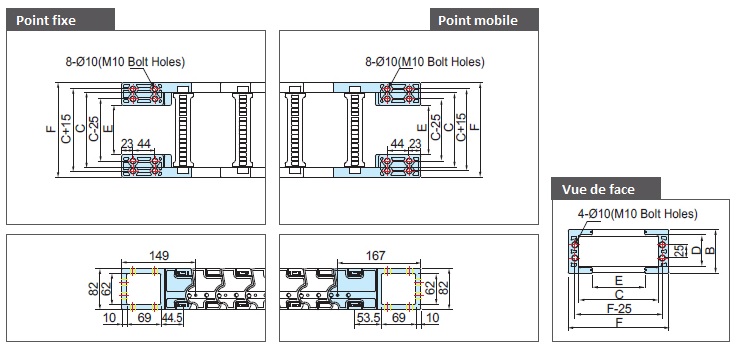

JEU D’EMBOUTS DE FIXATION
| Type | F Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur(Intérieure) |
E M.EB Entraxe |
Type de trous |
| nsb 060N | 115 140 165 190 215 230 240 280 290 340 390 440 |
82 | 75 100 125 150 175 190 200 240 250 300 350 400 |
56 | 24 49 74 99 124 139 149 189 199 249 299 349 |
M10 |
| (Dimensions en mm) | ||||||

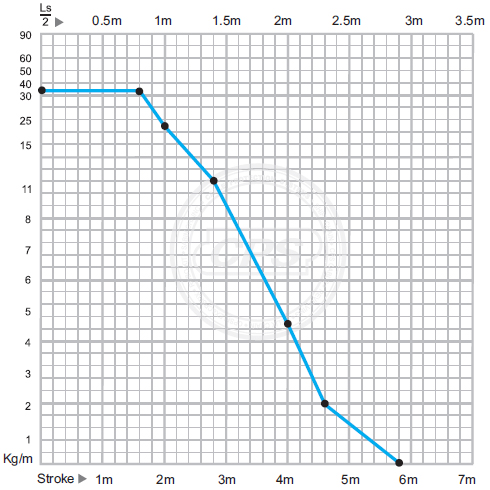

DIAGRAMME D’AUTOPORTANCE

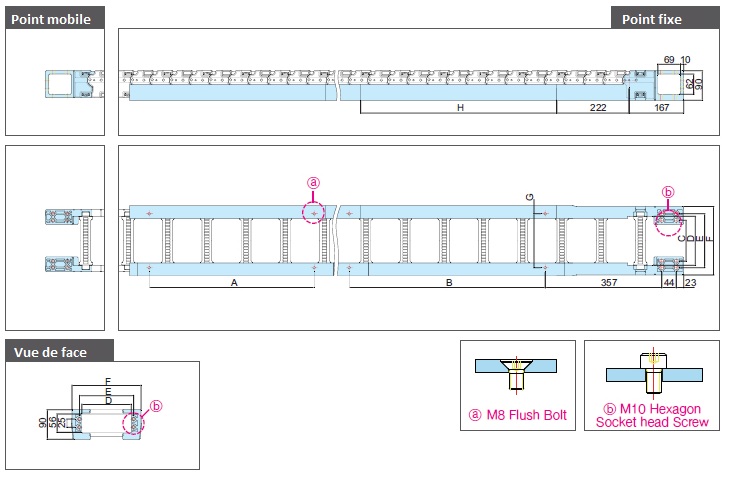

UNITY SYSTEM
| Type | C FEB fix hole(intérieure) |
D Entretoise |
E FEB hole width |
F FEB width |
G GC hole width |
| nsb 060N | 50 75 100 125 150 165 175 215 225 275 325 375 |
75 100 125 150 175 190 200 240 250 300 350 400 |
90 115 140 165 190 205 215 255 265 315 365 415 |
139 164 189 214 239 254 264 304 314 364 414 464 |
94 119 144 169 194 209 219 259 269 319 369 419 |

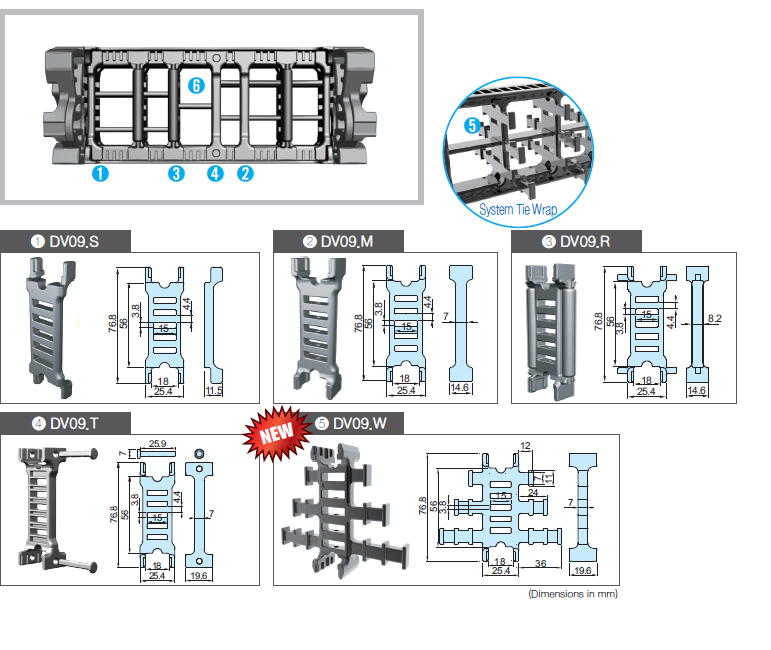

SEPARATEURS VERTICAUX
Montés tous les 4 maillons.
DV.T : Pour entretoise 250~400.
DV.W : Pour System Tie Wrap ou FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

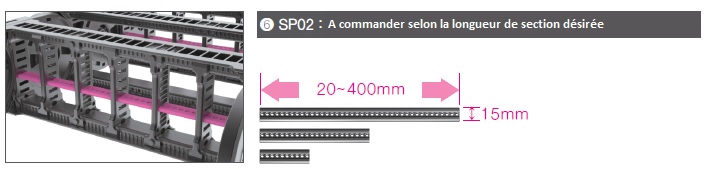

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 400mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

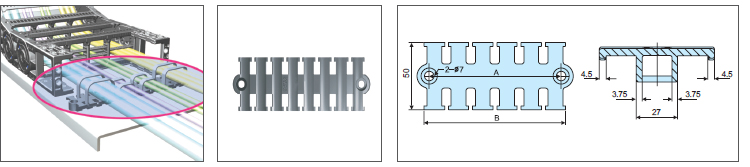

TIE WRAP
| Type | Références | A | B |
| nsb 060N | TW05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
| (Dimensions en mm) | |||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

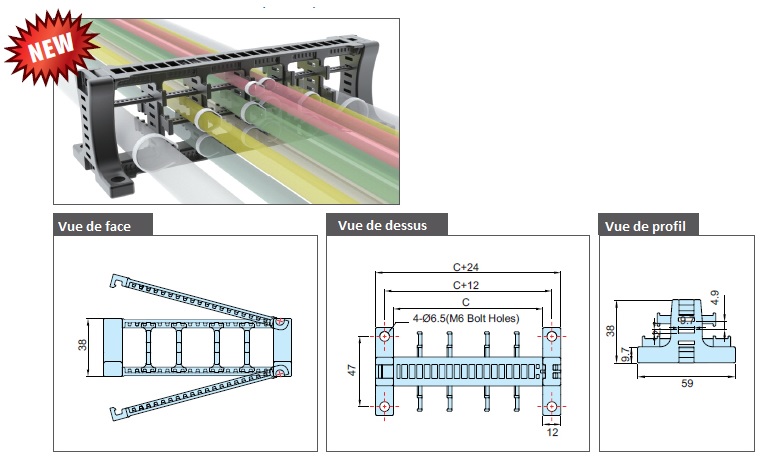

SYSTEM TIE WRAP
| Type | Références | C Entretoise | Type de trous |
| nsb 060N | STW04.075 STW04.100 STW04.125 STW04.150 STW04.175 STW04.190 STW04.200 STW04.240 STW04.250 STW04.300 STW04.350 STW04.400 |
75 100 125 150 175 190 200 240 250 300 350 400 |
M10 |
| (Dimensions en mm) | |||
