nsb 075N

Vitesse 5 m/s
T° d'utilisation -30°C à 130°C
Acceleration 15 m/s²

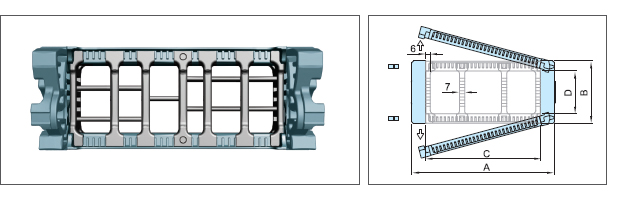

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur(Extérieure)	C Entretoise	D Hauteur(Intérieure)	Masse kg/m
nsb 075N	115 140 155 165 190 215 240 280 290 330 340 390 440 490 540 590 640	108	75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600	78	4.80 4.90 4.97 5.02 5.12 5.25 5.46 5.67 5.72 6.02 6.09 6.45 6.83 7.12 7.32 8.06 8.20
(Dimensions en mm)

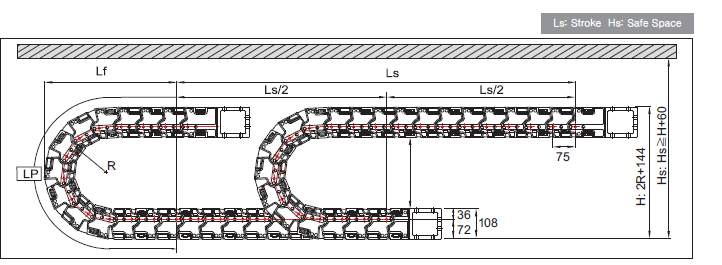

DISPOSITION DE LA CHAINE

– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R)	160	180	230	280	330	380	480
Lp (Longueur de boucle)	1804	1147	1304	1461	1618	1775	2089
Lf (Projection)	495	515	565	615	665	715	815
H (Hauteur hors-tout)	464	504	604	704	804	904	1104

Type nsb 075N

nsb 075N Type
Pas P: 75mm
Hauteur B: 108mm
Height H: 2R+144mm
Hs H+60mm

JEU D’EMBOUTS DE FIXATION

Type	F Largeur (Extérieure)	B Hauteur(Extérieure)	C Entretoise	D Hauteur (Intérieure)	E M.EB Entraxe	Type de trous
nsb 075N	125 150 165 175 200 225 250 290 300 340 350 400 450 500 550 600 650	108	75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600	78	15 40 55 65 90 115 140 180 190 230 240 290 340 390 440 490 540	M10
(Dimensions en mm)

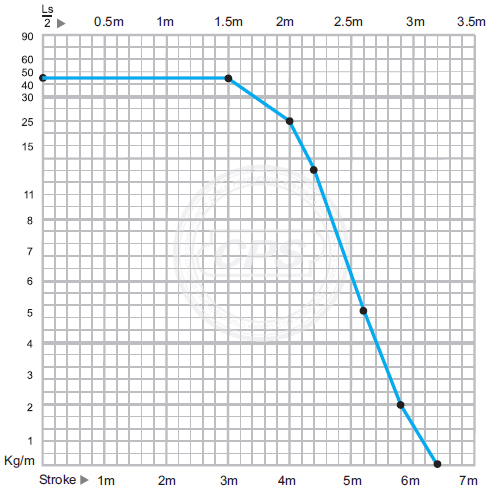

DIAGRAMME D’AUTOPORTANCE

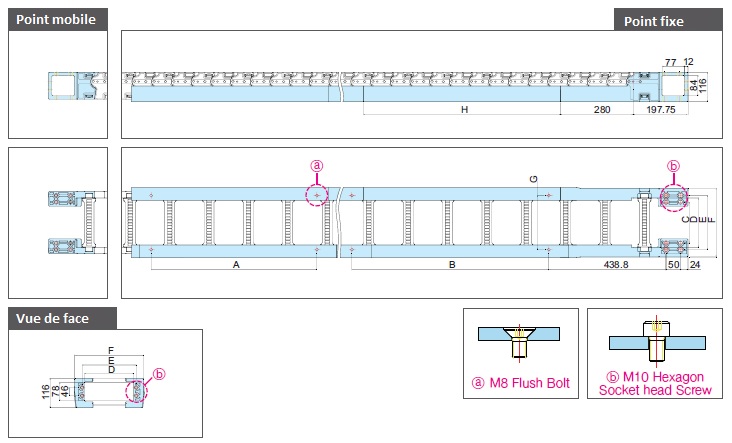

UNITY SYSTEM

Type	C FEB fix hole(intérieur)	D Entretoise	E FEB hole width	F FEB width	G GC hole width
nsb 075N	47 72 87 97 122 147 172 212 222 262 272 322 372 422 472 522 572	75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600	104 129 144 154 179 204 229 269 279 319 329 379 429 479 529 579 629	139 164 179 189 214 239 264 304 314 354 364 414 464 514 564 614 664	94 119 134 144 169 194 219 259 269 309 319 369 419 469 519 569 619

GC Type	H GC length	B GC fixing hole	A GC hole
GC600	600	601	505
GC800	800	801	705
(Dimensions en mm)

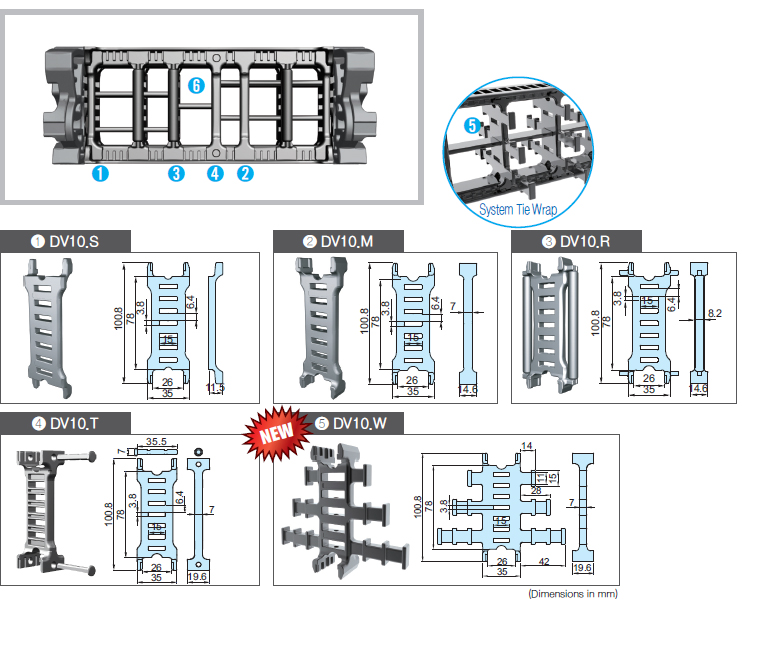

SEPARATEURS VERTICAUX

Montés tous les 4 maillons.
DV.T : Pour entretoises 300~400.
DV.W : Pour System Tie Wrap ou FEB.

Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

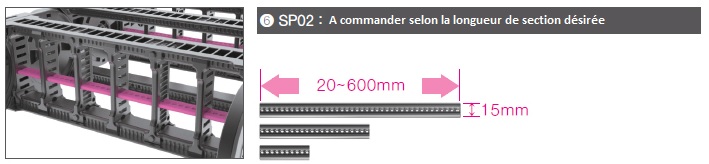

SEPARATEURS HORIZONTAUX

Le séparateur horizontal est disponible en longueur de 20 à 600mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

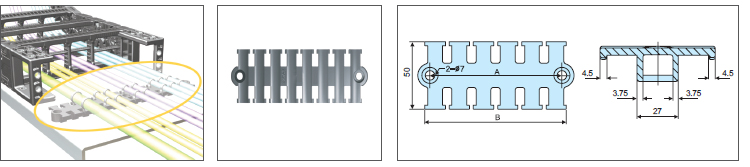

TIE WRAP

Type	Références	A	B
nsb 075N	TW05.050 TW05.075 TW05.100 TW05.125 TW05.150	58 75 98 122 141	65 82 105 129 148
(Dimensions en mm)

Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

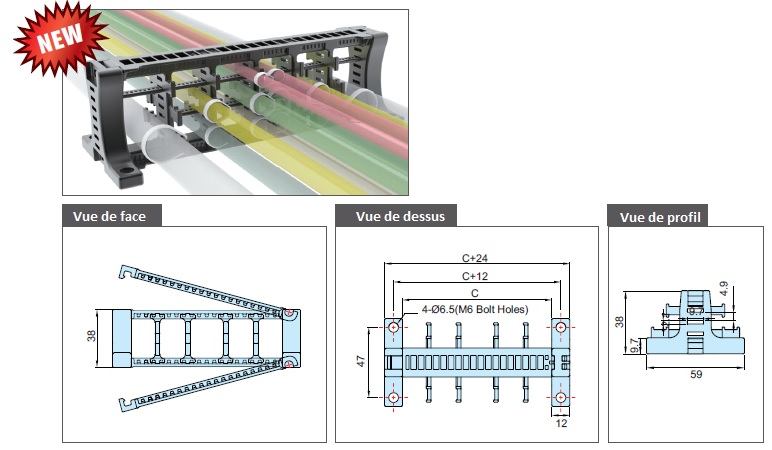

SYSTEM TIE WRAP

Type	Références	C Entretoise	Type de trous
nsb 075N	STW05.075 STW05.100 STW05.115 STW05.125 STW05.150 STW05.175 STW05.200 STW05.240 STW05.250 STW05.290 STW05.300 STW05.350 STW05.400 STW05.450 STW05.500 STW05.550 STW05.600	75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600	M10
(Dimensions en mm)
