nsb 050S

Vitesse 3 m/s
T° d'utilisation -30°C à 130°C
Acceleration 10 m/s²

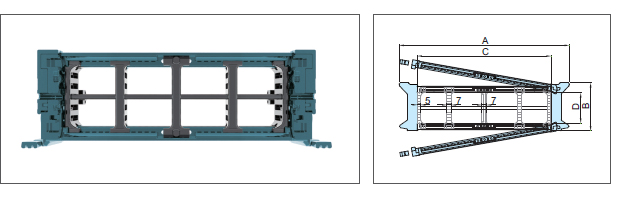

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur(Intérieure)	Masse kg/m
nsb 050S	104 129 154 179 194 204 219 229 244 254 294 304 354	71.5	50 75 100 125 140 150 165 175 190 200 240 250 300	45	2.38 2.44 2.51 2.61 2.67 2.71 2.76 2.80 2.97 3.09 3.32 3.38 3.63
(Dimensions en mm)

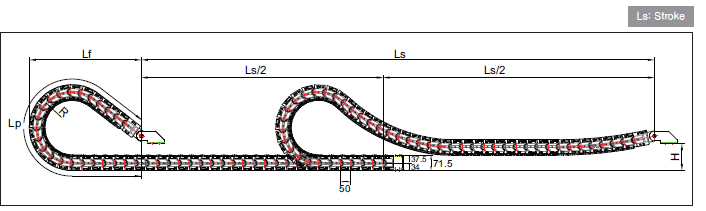

DISPOSITION DE LA CHAINE

– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R)	110	135	165	185	235	285
Lp (Longueur de boucle)	916	1068	1255	1382	1703	2029
Lf (Projection)	380	430	490	530	630	730
H (Hauteur hors-tout)	180	180	180	180	180	180

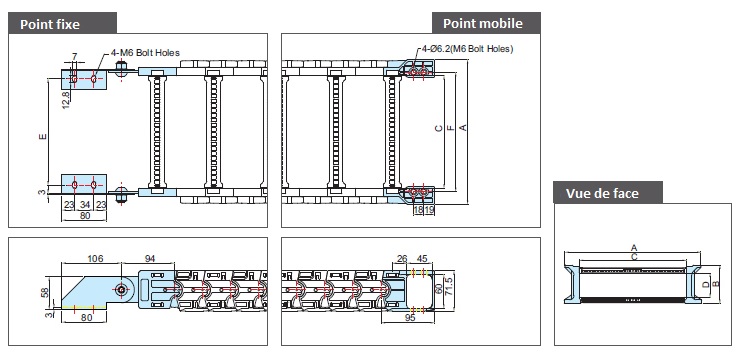

JEU D’EMBOUTS DE FIXATION

Type	A Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	E M.EB Entraxes	F F.EB Entraxes
nsb 050S	104 129 154 179 194 204 219 229 244 254 294 304 354	71.5	50 75 100 125 140 150 165 175 190 200 240 250 300	45	38.7 63.7 88.7 113.7 128.7 138.7 153.7 163.7 178.7 188.7 228.7 238.7 288.7	62 87 112 137 152 162 177 187 202 212 252 262 312
(Dimensions en mm)

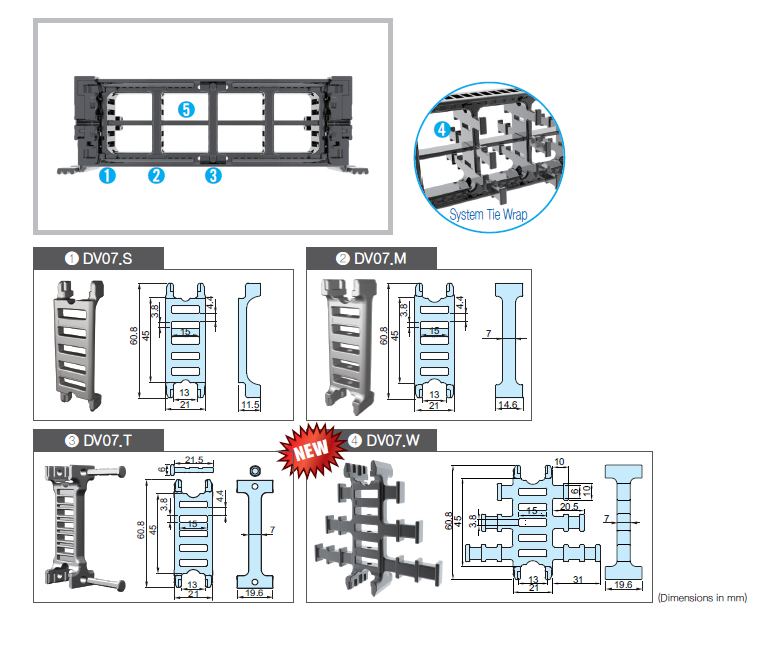

SEPARATEURS VERTICAUX

Montés tous les 4 maillons.
DV.T : Pour entretoises 200~300.
DV.W : Pour System Tie Wrap ou FEB.

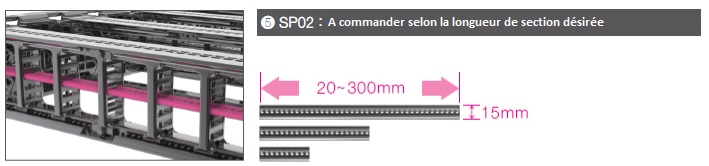

SEPARATEURS HORIZONTAUX

Le séparateur horizontal est disponible en longueur de 20 à 300mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

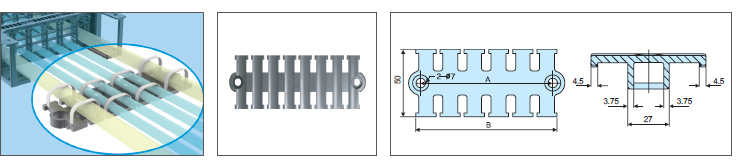

TIE WRAP

Type	Références	A	B
nsb 050S	TW05.050 TW05.075 TW05.100 TW05.125 TW05.150	58 75 98 122 141	65 82 105 129 148
(Dimensions en mm)

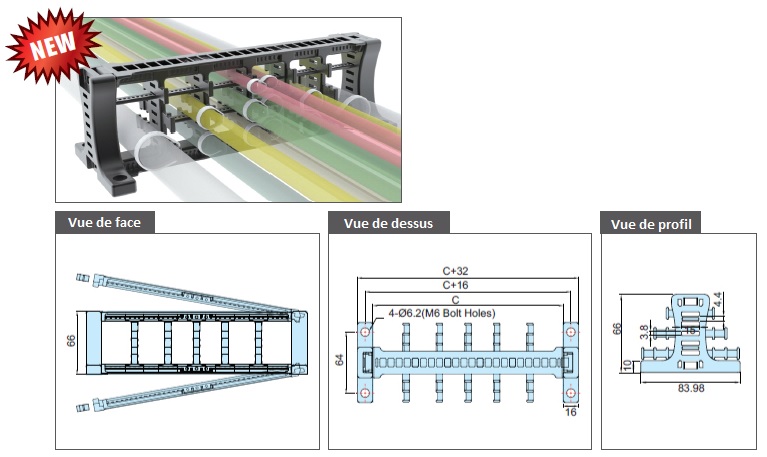

SYSTEM TIE WRAP

Type	Références	C Entretoise	Type de trous
nsb 050S	STW03.050 STW03.075 STW03.100 STW03.125 STW03.140 STW03.150 STW03.165 STW03.175 STW03.190 STW03.200 STW03.240 STW03.250 STW03.300	50 75 100 125 140 150 165 175 190 200 240 250 300	M6
(Dimensions en mm)
