nsb 080S

Vitesse 3 m/s
T° d'utilisation -30°C à 130°C
Acceleration 10 m/s²

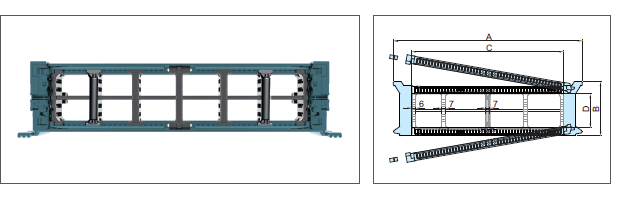

DIMENSIONS DU MAILLON

Type	A Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	Masse kg/m
nsb 080S	143 168 183 193 218 243 268 308 318 358 368 418 468 518 568 618 668	115	75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600	78	4.27 4.36 4.43 4.47 4.57 4.67 4.85 5.03 5.07 5.33 5.40 5.71 6.09 6.28 6.45 7.08 7.20
(Dimensions en mm)

DIMENSIONS DU MAILLON

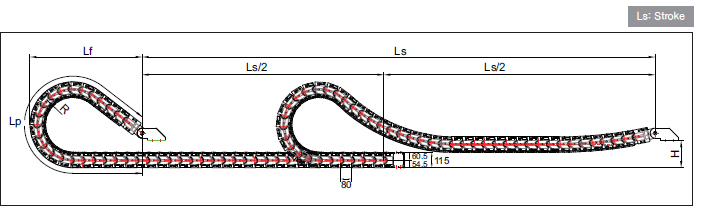

– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité

(Dimensions en mm)
Rayon de courbure (R)	180	200	250	300	350	400	500
Lp (Longueur de boucle)	1490	1617	1935	2253	2571	2889	3524
Lf (Projection)	690	730	830	930	1030	1130	1330
H (Hauteur hors-tout)	260	260	260	260	260	260	260

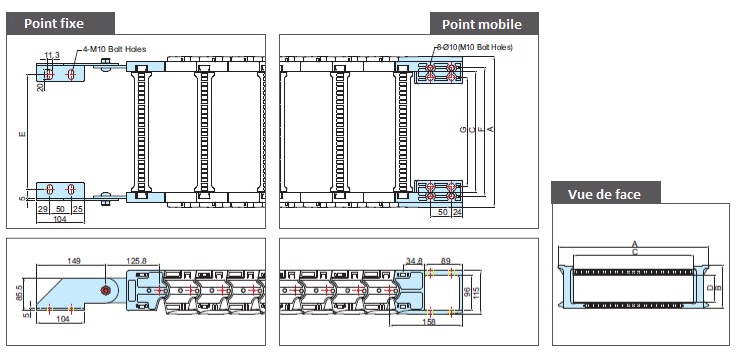

JEU D’EMBOUTS DE FIXATION

Type	A Largeur (Extérieure)	B Hauteur (Extérieure)	C Entretoise	D Hauteur (Intérieure)	E M.EB Entraxes	F F.EB Entraxes	G F.EB Entraxes
nsb 080S	143 168 183 193 218 243 268 308 318 358 368 418 468 518 568 618 668	115	75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600	78	63 88 103 113 138 163 188 228 238 278 288 338 388 438 488 538 588	104 129 144 154 179 204 229 269 279 319 329 379 429 479 529 579 629	47 72 87 97 122 147 172 212 222 262 272 322 372 422 472 522 572
(Dimensions en mm)

SEPARATEURS VERTICAUX

Montés tous les 2 maillons.
DV.T : Pour entretoises 300~600
DV.W : Pour System Tie Wrap ou FEB.

SEPARATEURS HORIZONTAUX

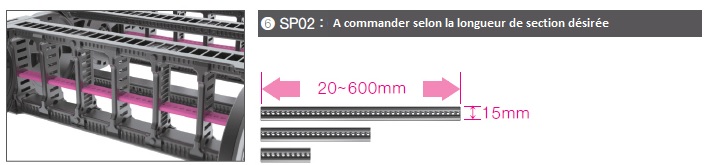

Le séparateur horizontal est disponible en longueur de 20 à 600mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

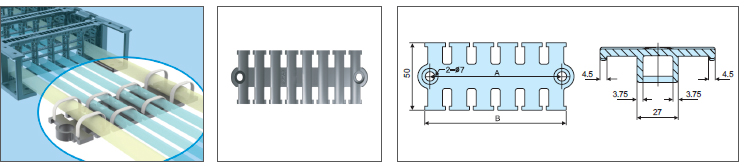

TIE WRAP

Type	Références	A	B
nsb 080S	TW05.050 TW05.075 TW05.100 TW05.125 TW05.150	58 75 98 122 141	65 82 105 129 148
(Dimensions en mm)

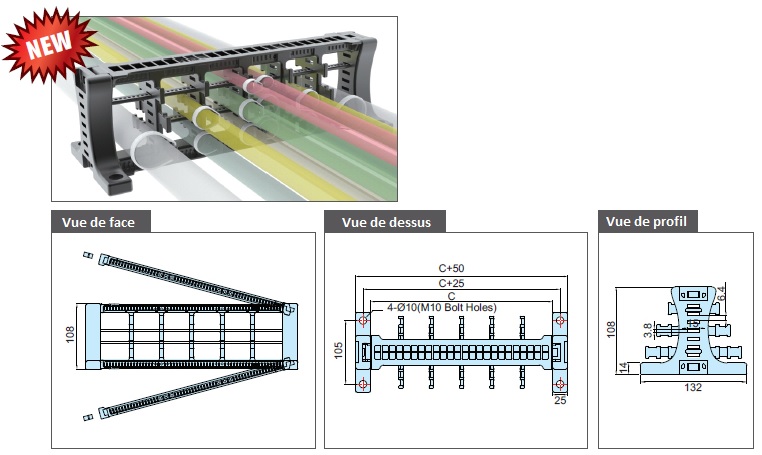

SYSTEM TIE WRAP

Type	Références	C Entretoise	Type de trous
nsb 080S	STW05.075 STW05.100 STW05.115 STW05.125 STW05.150 STW05.175 STW05.200 STW05.240 STW05.250 STW05.290 STW05.300 STW05.350 STW05.400 STW05.450 STW05.500 STW05.550 STW05.600	75 100 115 125 150 175 200 240 250 290 300 350 400 450 500 550 600	M10
(Dimensions en mm)
