Chaine porte cables type ERS fermée sliding longue course – ST095ERS
ST095ERS
Vitesse |
T° d'utilisation -30°C à +130°C |
Acceleration 10 m/s² |

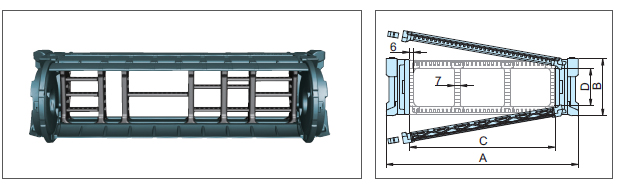

DIMENSIONS DU MAILLON
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur(Intérieure) |
Masse kg/m |
| ST 095ERS | 168 193 218 243 268 |
90 | 100 125 150 175 200 |
55 | 4.20 4.45 4.70 4.95 5.19 |
| (Dimensions en mm) | |||||

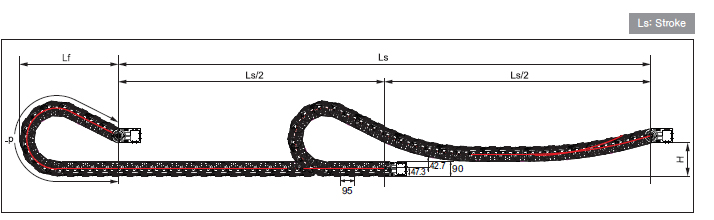

DISPOSITION DE LA CHAINE
– Ls : Course
– Lp : Longueur de la boucle
– Lf : Projection
– Hs : Espace de sécurité
| (Dimensions en mm) | |||||
| Rayon de courbure (R) | 150 | 200 | 230 | 280 | 400 |
| Lp (Longueur de boucle) | 1,17 | 1,47 | 1,66 | 2,14 | 3,23 |
| Lf (Projection) | 534 | 634 | 694 | 889 | 1,31 |
| H (Hauteur hors-tout) | 250 | 250 | 250 | 250 | 250 |
Type ST 095ERS
ST 095ERS Type
Pas P: 95mm
Hauteur B: 85mm
B1: 42.7mm
B2: 42.3mm

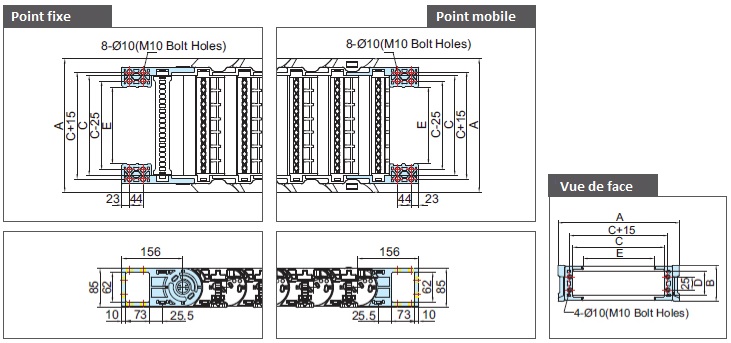

JEU D’EMBOUTS DE FIXATION
| Type | A Largeur (Extérieure) |
B Hauteur (Extérieure) |
C Entretoise |
D Hauteur (Intérieure) |
E M.EB Bolt hole width |
Type de trous |
| ST 095ERS | 168 193 218 243 268 |
90 | 100 125 150 175 200 |
55 | 49 74 99 124 149 |
M10 |
| (Dimensions en mm) | ||||||

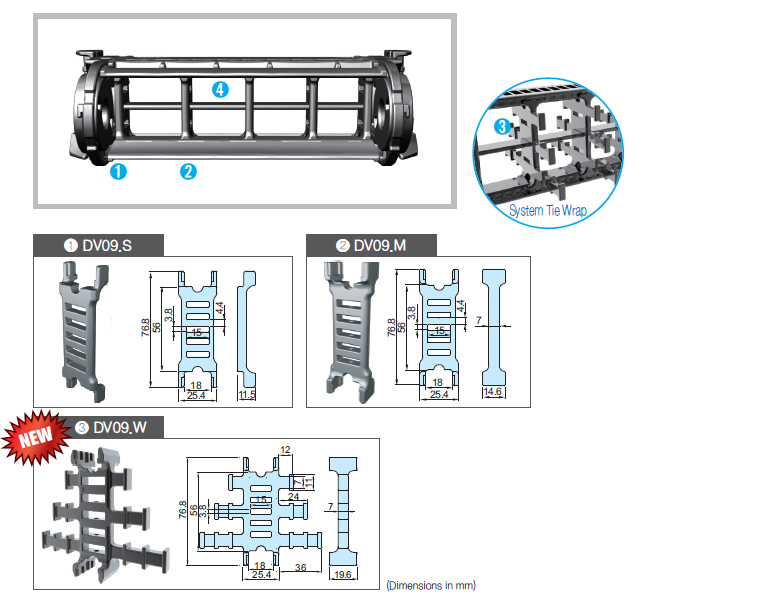

SEPARATEURS VERTICAUX
Montés tous les 2 maillons.
DV.W : Pour System Tie Wrap ou FEB.
Les séparateurs verticaux et horizontaux permettent de compartimenter le passage utile de la chaîne porte-câbles et d’éviter le chevauchement des différents câbles. Leur utilisation, dans certains cas, offrent la possibilité d’opter pour un modèle moins large en créant plusieurs étages. Afin d’éviter que les câbles vrillent ou s’endommagent, il est recommandé de laisser au minimum un jeu fonctionnel de 10% entre chaque câble et séparateur.

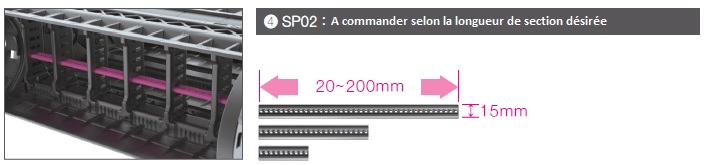

SEPARATEURS HORIZONTAUX
Le séparateur horizontal est disponible en longueur de 20 à 200mm par incrément de 5mm pour votre utilisation. L’utilisation combinée de séparateurs verticaux et horizontaux permet d’obtenir le meilleur compartimentage pour augmenter la durée de vie des câbles.

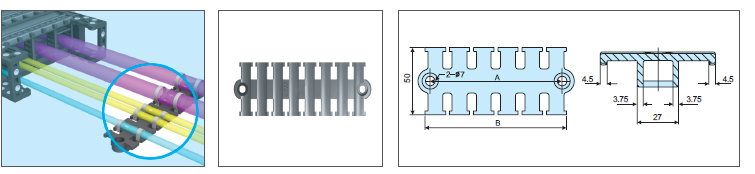

TIE WRAP
| GC Type | Références | A | B |
| ST 095ERS | TW05.050 TW05.075 TW05.100 TW05.125 TW05.150 |
58 75 98 122 141 |
65 82 105 129 148 |
| (Dimensions en mm) | |||
Le peigne est à installer à l’extrémité de la chaîne . Correctement installé, il évite l’enchevêtrement et la torsion des câbles lors du mouvement. Il existe deux types de peignes : attaché et non-attaché à l’embout de fixation.

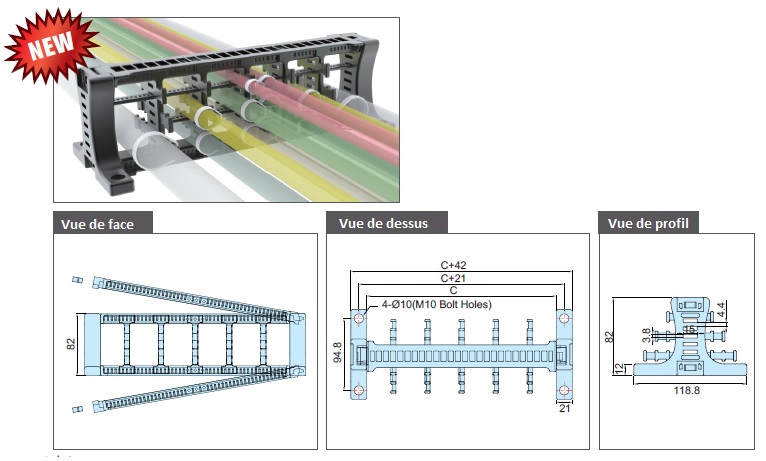

SYSTEM TIE WRAP
| Type | Références | C Frame | Type de trous |
| ST 095ERS | STW04.100 STW04.125 STW04.150 STW04.175 STW04.200 |
125 150 175 200 |
M10 |
| (Dimensions en mm) | |||
